合成石英材料
产品型号
SHQ900 SFQ910 SFQ190 SFQ150
产品简介
久智科技采用全合成熔融石英材料，通过独特工艺制造而成，确保了从原材料到最终产品（棒、管、套柱、片等）的最高质量。产品具有气泡含量低、几何尺寸精度高和极佳的外观的特点，特别适用于特种光纤制造、半导体、真空紫外灯等应用领域。
产品特点和应用领域
|
类型 |
特点 |
应用领域 |
|
SHQ900 |
高纯度、羟基含量小于1ppm |
用于光导纤维生产内芯或包层 |
|
SFQ910 |
高纯度、无气泡、高紫外透射率、短波紫外辐射耐受性好，羟基含量≤300ppm。 |
SC和LCD加工中的表面清洁、光化学气相沉积、表面活化、光化学等领域。172nm准分子灯应用。 |
|
SFQ190 |
高纯度、高紫外透过率、高短波紫外辐射耐受性，羟基含量40-300ppm。 |
臭氧的产生、油脂的破坏、消毒和纯化、超纯水的生产。185nm紫外灯商用厨房油污销毁及低压汞灯应用。 |
|
SFQ150 |
高纯度、无气泡、羟基含量＜300ppm。 |
用于8英寸及以上半导体制程 |
杂质含量（ppm）
|
型号 |
Al |
Fe |
Ca |
Mg |
Ti |
Ni |
Mn |
Cu |
Li |
Na |
K |
Co |
B |
OH |
|
SHQ900 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜1 |
|
SFQ510 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜300 |
|
SFQ910 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
≤300 |
|
SFQ190 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
＜0.01 |
40-300 |
标准尺寸 (mm）
| 产品类别 | 外 径 | 外径公差 | 壁 厚 | 壁厚公差 | 不圆度 | 偏 壁 | CSA 偏差 | 弯曲度 (mm/m) | 典型长度 |
| 合成石英管（套柱) | 14-20 | ±0.3 | 1-4 | ±0.2 | ≤0.1 | ≤0.1 | ≤4% | ≤0.7 | ≤1200 |
| 20-30 | ±0.4 | 1-4 | ±0.3 | ≤0.1 | ≤0.1 | ≤4% | ≤0.7 | ≤1200 | |
| 30-40 | ±0.4 | 1-5 | ±0.4 | ≤0.15 | ≤0.15 | ≤4% | ≤1 | ≤1200 | |
| 40-60 | ±0.8 | 4-15 | ±0.4 | ≤0.4 | ≤0.4 | ≤4% | ≤0.8 | ≤1200 | |
| 60-90 | ±1.75 | 15–27 | ±0.5 | ≤0.5 | ≤0.5 | ≤4% | ≤1 | ≤1200 | |
| 合成石英棒 | 14-20 | ±0.3 | - | - | ≤0.1 | - | - | ≤0.7 | ≤1700 |
| 20-30 | ±0.4 | - | - | ≤0.1 | - | - | ≤0.7 | ≤1700 | |
| 30-40 | ±0.4 | - | - | ≤0.15 | - | - | ≤1 | ≤1700 | |
| 40-60 | ±0.8 | - | - | ≤0.4 | - | - | ≤0.8 | ≤1700 | |
| 60-90 | ±1 | - | - | ≤0.5 | - | - | ≤1 | ≤1700 | |
| 90-120 | ±1.75 | - | - | ≤0.5 | - | - | ≤1 | ≤1700 | |
| 120-150 | ±1.75 | - | - | ≤0.5 | - | - | ≤1 | ≤1700 |

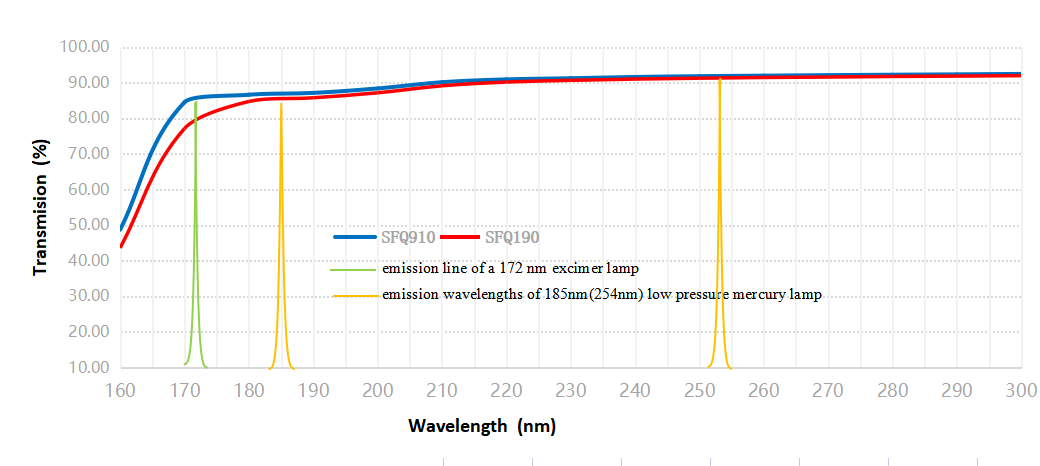

光学性能
样品厚度：2mm
热性能
|
标准尺寸 (mm） |
标准尺寸 (mm） |
|
退火点（粘度1013 dPa·•s） |
1150℃ |
|
软化点（粘度107.6 dPa·•s） |
1620℃ |
|
长期使用温度 |
950℃ |
|
短期使用温度 |
1200℃ |
